        首 頁 >> 離心泵 >> S系列單級雙吸離心泵
        S系列單級雙吸離心泵

        S系列單級雙吸離心泵


        以下為系列產品選型范圍,具體型號參考性能參數表
        口徑范圍:  100-800 mm
        流量范圍:  72-5500 m3/h
        揚程范圍:  10-125 m
        材質:鑄鐵
        常規產品全部現貨供應,縮短了交貨期。
        應用領域: 適用于工廠、礦山、城市給水、電站、農田排灌和各種水利工程。



        產品介紹

        S型單級雙吸離心泵(下面簡稱離心泵)是節能臥式中開泵,供輸送清水或物理化學性質類似于水的其他液體,根據用戶需求,通過改變泵結構及材質可用于輸送多泥砂水或各類腐蝕性液體,該系列泵適用于工廠、礦山、城市給排水、電站、農田排灌及各種水利工程。



        二、結構說明:

        本型管道離心泵的吸入口與吐出口均在水泵軸心線的下方,與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電機。從傳動方向看去,水泵為順時針方向旋轉(根據用戶需要亦可改為逆時針方向旋轉)。
        泵主要零件有:泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。

        管道泵泵體與泵蓋構成葉輪的工作室。在進出水法蘭上,制有安裝真空表和壓力表的管螺孔。進出水法蘭的下部,制有放水的管螺孔。

        經過靜平衡校驗的葉輪,用軸套和兩邊的軸套螺母固定在軸上,其軸向位置可通過軸套螺母進行調整。
        泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內、安裝在泵體兩端,用黃油潤滑。
        雙吸密封環用以減少水泵壓水室的水漏回吸水室。
        泵通過彈性聯軸器由電動機直接傳動,必要時亦可用內燃機傳動。
        軸封為軟填料密封(根據用戶需要可采用機械密封結構)。



        三、工作條件:
        流量范圍:0.8m3/h~120 m3/h;
        揚程范圍:5.6m~330m;
        溫度范圍:-20℃~120℃;
        輸送液體種類:各種清潔水及輕腐蝕液體;
        離心泵泵腔承壓:≤4.0MPa。


        四、產品特點:

        1. 結構緊湊 外形美觀,穩定性好,便于安裝。
        2. 運行平穩 優化設計的雙吸葉輪使軸向力減小到最低限度,且有優異水力性能的葉型,離心泵泵殼內表面及葉輪表面具有抗汽蝕性能。
        3. 軸承選用SKF及NSK軸承保證運行平穩,噪音低,使用壽命長。
        4. 軸封選用機械密封或填料密封。能保證8000小時運行無泄漏。
        5.離心泵 安裝形式 裝配時不需調整,可根據現場使用條件。分立式或臥式安裝。
        6. 加裝自吸裝置,可實現自動吸水,即不需安裝底閥,不需真空泵,不需倒灌,離心泵可以啟動。

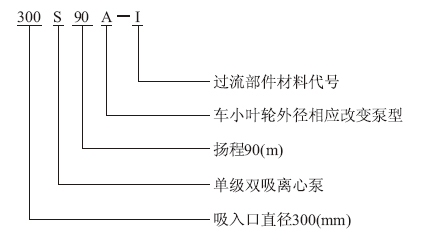

        五、型號意義


        因產品生產批次、型號不同,產品圖片及外形尺寸等僅供參考,詳情可聯系我們的銷售人員
